Logic-Gatter

Als Logikbaustein bezeichnet man in der Elektronik digitale integrierte Schaltkreise, welche in der Bandbreite von sehr einfachen bis hin zu sehr komplexen logische Schaltfunktionen realisieren.

Die Palette an Bauteilen reicht von einfachen Logikgattern (wie beispielsweise UND- und ODER-Gatter) und Flipflops bis hin zu programmierbaren Logikbauelementen wie PLDs, CPLDs,FPGAs und kundenspezifischen integrierten Schaltungen (ASCIs).

Familien

Der erste Teil der Bezeichnung eines Transistor-Transistor Logikbausteins (TTL) weist auf den Einsatz- / Temperaturbereich des Bausteins hin. 54 weist auf militärische Anwendungen, 74 auf den Einsatz in der Konsumentenelektronik hin. Dann folgen Buchstaben welche über Herstellung und konstruktive Eigenschaften der Familie Aufschluss geben. Mit der letzten Zahl wird der logische Aufbau des Gatters beschrieben.

Kürzel	Bezeichnung	Bemerkung
Std	74 xxx	Standard TTL
S	74 S xxx	Shottky TTL
AS	74 AS xxx	Advanced Schottky TTL
H	74 H xxx	High Power TTL
LS	74 LS xxx	Low power Schottky TTL
ALS	74 ALS xx	Advanced Low power Schottky TTL
F	74 F xxx	Fast TTL
HCT	74 HCT xxx	Highspeed CMOS TTL

weitere Familien bei Wikipedia

Speed und Power im Vergleich

Die Verzögerungszeiten (PropagationDelay) bewegen sich in der Größenordnung von ein bis zehn Nanosekunden, wobei üblicherweise gilt:

t(pd)=	AS < F < S < H < LS < Std

Durchlaufzeit	Std	S	AS	H	LS	ALS	F	HCT
im Mittel ns	10	3	1,5	6	9	1,5	2	7

Achtung ! Es handelt sich hier um 'Dicke-Daumen-Werte' !
Bitte schauen Sie in das entsprechende Datenblatt.

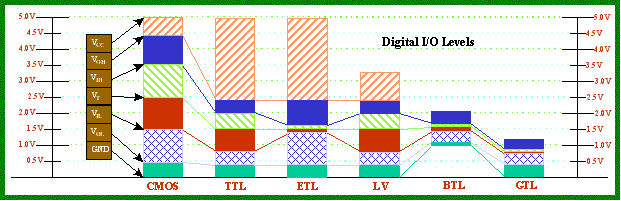

Grundeigenschaften

Die Betriebsgleichspannung aller Familien beträgt grundsätzlich 5VG5%. Sie muss also zwischen 4,5V und 5,5V liegen. Die Spannungen an den Eingängen der Gatter teilen sich in drei Bereiche ..

   log 1 / High ... U= 2,0 – 5,5V

   verboten ....... U= >0,8V - <2,0V

   log 0 / Low .... U= 0V – 0,8V

Achtung! Es handelt sich hier um Durchschnittswerte. Bei einigen wenigen Bausteinen kann dies auch ganz anders aussehen.

Pin-Belegung

Bei allen 74igern sieht das grundsätzlich so aus.
Weitere Info's zu den Pinbelegungen entweder im jeweiligen Datenblatt oder auch auf der ->Sammelseite dazu.

Schaltplan-Symbole

im Amiga ...

verbaute Logic-Gatter:

Typ	Funktion	A4000	A4000T	Exp.
7407	Hex Buffer Driver		2	A3640
74F00	4x 2-Input NAND		1
74F04	Hex Inverter		1	A3640
74F08	4x 2-Input AND Gate		1
74F139	?			A3640
74F1803	?			A3640
74F244	8x Buffer/Line Driver		1
74F245	8x Bus Transceiver	1	-
74F32	4x 2-Input Positive OR		1	A3640
74F74	2x D-Type Flip-Flop		2
74F86	4x 2-Input EXCLUSIVE-OR		1
74F257	?			A3640
74FCT16245			6
74FCT16646			2
74FCT244(T)			1	A3640
74FCT373	?			A3640
74FCT374	?			A3640
74FCT543	?			A3640
74HC4066			1
74HCT166			1
74HCT174			3
74HCT32			1
74LS125A	4x Buffer/Line Driver		2 (DM)
74LS38	4x 2-Input NAND Buffer		1 (DM)
74LS74A			1 (DM)

(xM) = Modul

Alternativ-Typen

Alternativ-Typen (lt. Commodore):

Typ	Funktion	A500	A600	A1200	A2000	A3000	A3000T	A4000	A4000T	Exp.
74ACT16245									(6)

Hinweis: ungeprüft und unbestätigt
(6) = in Klammern ggf. Alternativ-Typ

Logic-Vergleich FCT <-> ABT (43kB)

Vergleiche dazu

www.amigawiki.org

Downloads / Links

74xx-Serien und -Familien (120kB)
User Guide HC_MOS von Philips (520kB)
Auszug von und weitere Infos: Wikipedia->Logikbaustein und ->Logikgatter
http://de.wikipedia.org/wiki/74xx (noch weitere Info's !!)
