74_14 - Inverter/Schmitt-Trigger
Dieser Baustein enthält sechs getrennte Nicht - Gatter (INVERTER). Alle sechs Gatter können unabhängig voneinander verwendet werden. Bei jedem Gatter nimmt der Ausgang Q den Zustand LOW an, wenn der Eingang I auf HIGH liegt. Ist der Eingang LOW, wird der Ausgang HIGH.
Anders als beim pingleichen 7404, besitzt jedes Gatter einen Schmitt-Trigger im Ausgang. So wechselt der Ausgang seinen Zustand auf LOW, wenn die positive Flanke im Eingang 1,7V überschreitet und auf HIGH, wenn die negative Flanke im Eingang unter 0,8V fällt. Die Hysteresis oder das Tot-Band beträgt also 0,8V.

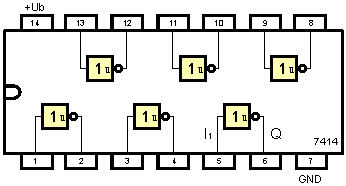

Pinbelegung / Pinout
- siehe auch Datenblatt
| Familie: | Std | LS | S | HCT |
|---|---|---|---|---|
| Durchlaufverzögerung: | 10 ns | 10 ns | 3 ns | 8 ns |
| Stromaufnahme: | 12 mA | 2 mA | 22 mA | 40µA |
im Amiga
| Typ | Commo-Nr. | C= Bezeichnung | C= Info | Form | Editors Info | |
|---|---|---|---|---|---|---|
| A | 901521-30 | IC 74 LS 14 | ||||
| B | 901522-19 | IC 7414 SCHMITT TRIGG | ||||
| C | 310001-01 | IC 74 HC 14 | PC-60(3) | |||
| D | 603020-99 | IC 7414 N | TAIWAN VERSION 1530 | |||
| E | 603032-21 | IC M 53214P (DM7414N) | JAPAN VERSION 1530 | |||
| F | - | IC 74 HCT 14 | SO-14 |
| Vorkommen | Anzahl | Typ | Position | Bemerkung |
|---|---|---|---|---|
| Axx | 1 | A | U, | - |
| Axx | 1 | U, | - | |
| A4T-Diskmodul Rev.3 | 1 | F | IC30, | - |
Downloads / Links
- Quelle
- Datenblatt
- 74F14 (65kB)
- 74LS13 + 74LS14 (45kB)
- interne Links: Einkaufshinweise und Logic-Gatter
