74_04 - Inverter
Dieser Baustein enthält sechs getrennte Nicht - Gatter (INVERTER). Alle sechs Gatter können unabhängig voneinander verwendet werden. Bei jedem Gatter nimmt der Ausgang Q den Zustand LOW an, wenn der Eingang I auf HIGH liegt. Ist der Eingang LOW, wird der Ausgang HIGH.
Der Baustein 7414 enthält bei gleicher Anschlussbelegung ebenfalls sechs Inverter, jedoch mit Schmitt-Trigger Funktion.

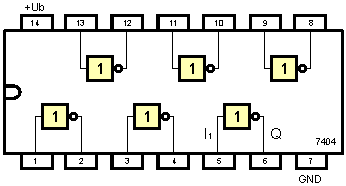

Pinbelegung / Pinout
| Familie: | Std | LS | S | HCT |
|---|---|---|---|---|
| Durchlaufverzögerung: | 10 ns | 10 ns | 3 ns | 8 ns |
| Stromaufnahme: | 12 mA | 2 mA | 22 mA | 40µA |
