Blick auf die A4000 Hauptplatine der Rev.B

Die Revision B ist die wohl am häufigsten anzutreffende Version des A4000 Desktop. Das gleiche gilt wohl auch für das Daughter Board mit den Zorro-Steckplätzen.

• CPU Variante 1: A4000/040 mit 68040 auf A3640

• CPU Variante 2: -

• ChipRAM: 1x 72pol. SIMM-Steckplatz (max 2MB)

• FastRAM: 4x 72pol SIMM-Steckplatz (max. 16MB), erweiterbar über Zorro-Bus

• DMA-Controler: Fat Buster 7 (aufgelötet)

• RAM-Controler: Ramsey 4 (aufgelötet)

• sonst. Customchips: Alice und Lisa sind gesockelt

• Puffer Batt.: NiCad-Batterie, wiederaufladbar


• CPU Variante 1: A4000/030 mit 68EC030 auf A3630

• CPU Variante 2: A4000/040 mit 68040 auf A3640 v3.0

• ChipRAM: 1x 72pol. SIMM-Steckplatz (max 2MB)

• FastRAM: 4x 72pol SIMM-Steckplatz (max. 16MB), erweiterbar über Zorro-Bus

• DMA-Controler: Super Buster 9 (aufgelötet)

• RAM-Controler: Ramsey 7 (aufgelötet)

• sonst. Customchips: ?

• Puffer Batt.: NiCad-Batterie, wiederaufladbar


• CPU Variante 1: A4000/030 mit 68EC030 auf A3630

• CPU Variante 2: A4000/040 mit 68040 oder 68LC040 auf A3640

• ChipRAM: 1x 72pol. SIMM-Steckplatz (max 2MB)

• FastRAM: 4x 72pol SIMM-Steckplatz (max. 16MB), erweiterbar über Zorro-Bus

• DMA-Controler: Super Buster 9 (aufgelötet) oder Super Buster 11 (gesockelt)

• RAM-Controler: ?

• sonst. Customchips: Alice und Lisa sind aufgelötet

• Puffer Batt.: NiCad-Batterie, wiederaufladbar


  (wer weiß etwas über die Rev.C?)

• CPU Variante 1: A4000/030 mit 68EC030 & leerer FPU-Sockel auf die Hauptplatine gelötet

• CPU Variante 2: A4000/040 mit 68LC040 auf A3640 v3.1

• ChipRAM: 2MB auf die Hauptplatine gelötet

• FastRAM: 4x 72pol SIMM-Steckplatz (max. 16MB), erweiterbar über Zorro-Bus

• DMA-Controler: Super Buster 11 (gesockelt)

• RAM-Controler: ?

• sonst. Customchips: Alice und Lisa sind aufgelötet

• Puffer Batt.: Lithium Batterie, nicht wiederaufladbar

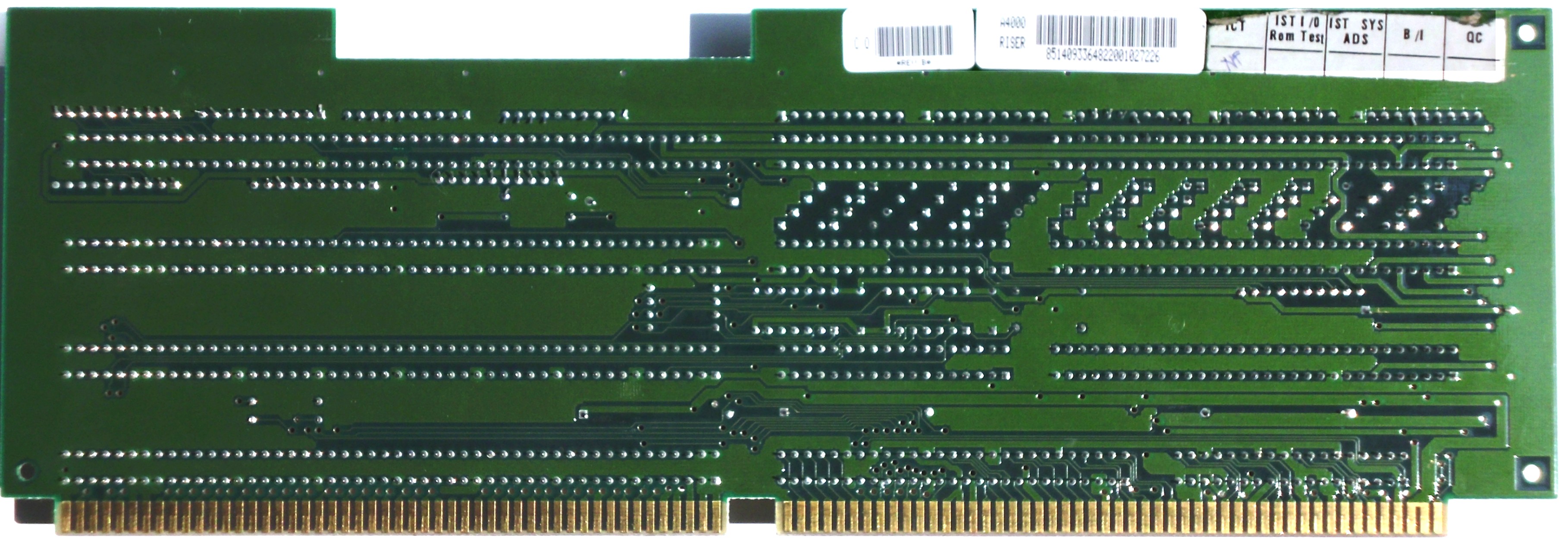

Amiga 4000 Daughter-Board Revision B

Gesucht: noch schöne große Fotos von den Platinen

Aufgrund des Alters kann mittlerweile das Problem entstehen, dass Elektrolytkondensatoren auslaufen und dadurch die Leiterbahnen und ICs beschädigen. Daher ist allen Besitzern anzuraten, diese auszutauschen. Das gleiche gilt auch für einen evtl. vorhandenen NiCd-Akku (siehe auch → Accu Replacement).
