Piccolo SD64
Die Piccolo SD 64 vom Ingenieur Helfrich ist eine der ersten Amiga 64bit Karten. Bekannte Versionen REV1.1 und REV2.1.
Unterstützte Treiber gibt es für:
- CyberGrafix
- Picasso 96
- EGS
Zitat: aus dem BBOH:
| A full length Zorro graphics card which is Zorro II and III auto-sensing. Some of the features include hardware scrolling, double buffering and a multimedia expansion port. The card was supplied with EGS (Enhanced Graphics System) and Picopainter and 24bit painting package. A 9pin to 15pin VGA cable was supplied as a pass-thru for the Amiga output. No scan doubler for flicerfixer was made for this card. The Piccolo SD64 may be compatible with the VideoCruncher but this has not been confirmed. |
Technische Daten
- Hersteller: Ingenieurbüro Helfrich, Germany
- Datum: 1995
- Amiga: A2000, A3000, A4000
- Interface: Zorro II, Zorro III
- Autoconfig ID: ID2195 / 10,11
RTG Graphics Card
- Cirrus Logic GD5434
- 64 Bit Blitter
- 110 Or 135 MHz In 8 Bit Modes
- 85 MHz In 16 Bit Modes
- 45 MHz In 24 Bit Modes
- 2 Or 4 MB 64 Bit 70 Ns DRAM
- 2 MB (Four Chips) Soldered To Board
- Four Sockets For Additional 2 MB
Screen Modes
- 1600x1280x8 Interlace
- 1280x1024x16 Interlace
- 1024x768x24 Interlace
Notes
- Zorro II / III Autosensing
- Picasso96, CyberGraphX 2, 3, 4 And EGS Drivers
- Supported By Linux And NetBSD
Jumperbelegung
| Jumper | Open | Closed |
|---|---|---|
| JP1 | Zorro Auto-Sensing | Force Zorro II |
| JP2 | Auto-detect memory | Force 2MB |
Pinbelegung
Die Piccolo SD 64 besitzt zum Durchschleifen des Amigasignals keine Standard-VGA-Buchse. Hier wurde eine 9-polige SubD-Buchse verwendet, wie man sie vom Maus- oder Serialanschluss her kennt.
Man benötigt somit ein spezielles Kabel, um vom Amiga oder Flickerfixer/ScanDoubler das Signal durchzuschleifen.
Die Pinbelegung ist wie folgt, bei Draufsicht auf die Karte, ist Pin 1 jeweils oben rechts, und Pin 9 bzw. Pin 15 unten links!
| Buchse 9 polig | ↔ | Buchse 15 Polig | Funktion |
|---|---|---|---|
 | ↔ |  | |
| 1 | ↔ | 1 | Rot (0,7 Vss @ 75 Ohm) |
| 2 | ↔ | 2 | Grün (Pegel & Impedanz dto.) oder (analoges) Monochromsignal |
| 3 | ↔ | 3 | Blau (Pegel & Impedanz dto.) |
| 4 | ↔ | 13 | Horizontale Synchronisation oder gemeinsame Sync. (H + V) |
| 5 | ↔ | 14 | Vertikale Synchronisation |
| 6 | ↔ | 6 | analoge Masse für Rot |
| 7 | ↔ | 7 | analoge Masse für Grün |
| 8 | ↔ | 8 | analoge Masse für Blau |
| 9 | ↔ | 10 | analoge Masse für Synchronsignale |
| 9 | ↔ | 11 | ID0 |
| Schirm | ↔ | Schirm | Schirmung |

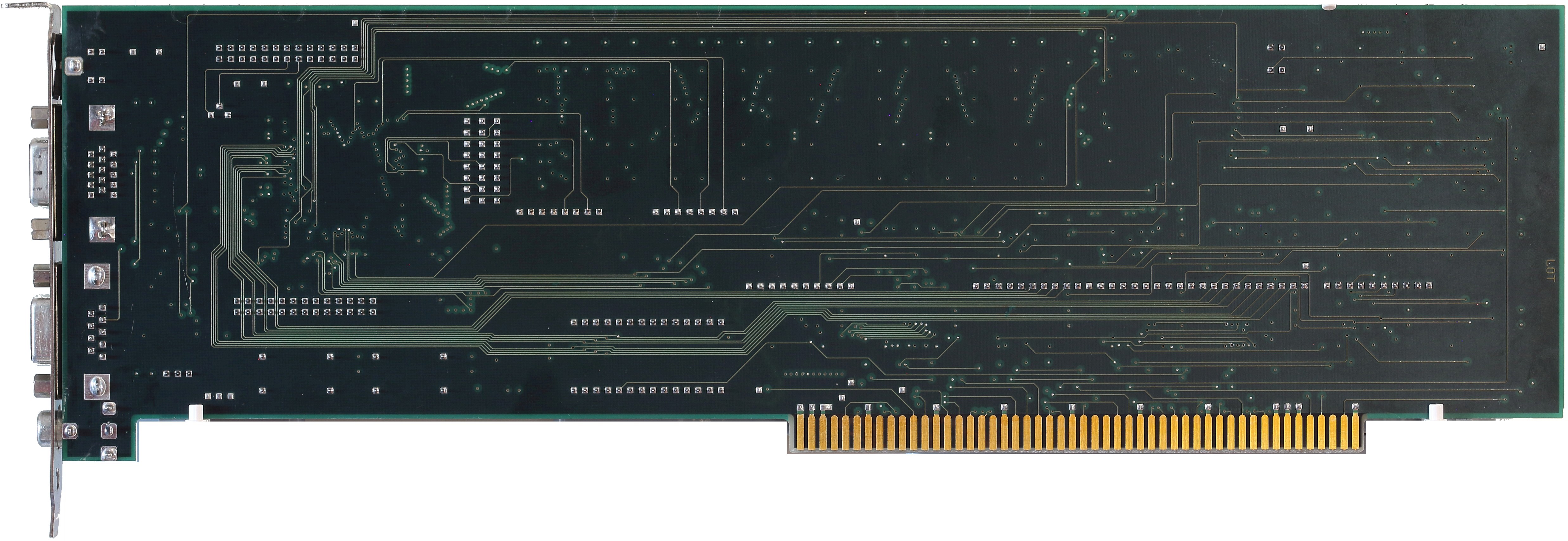

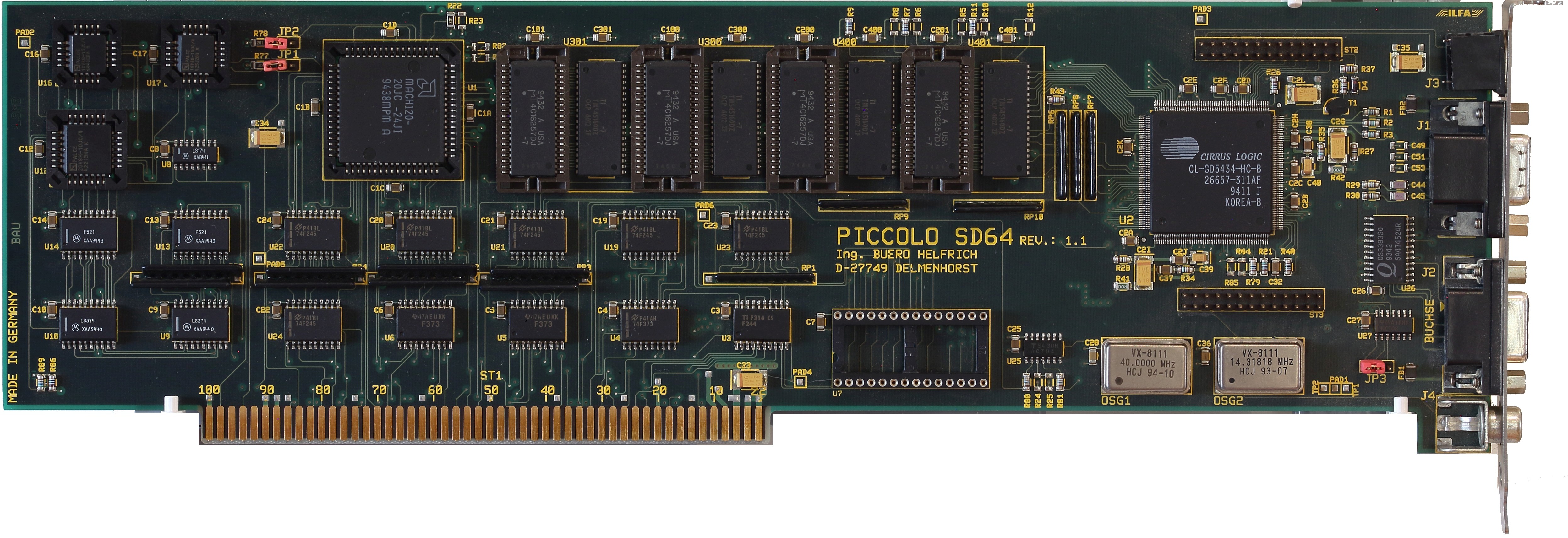

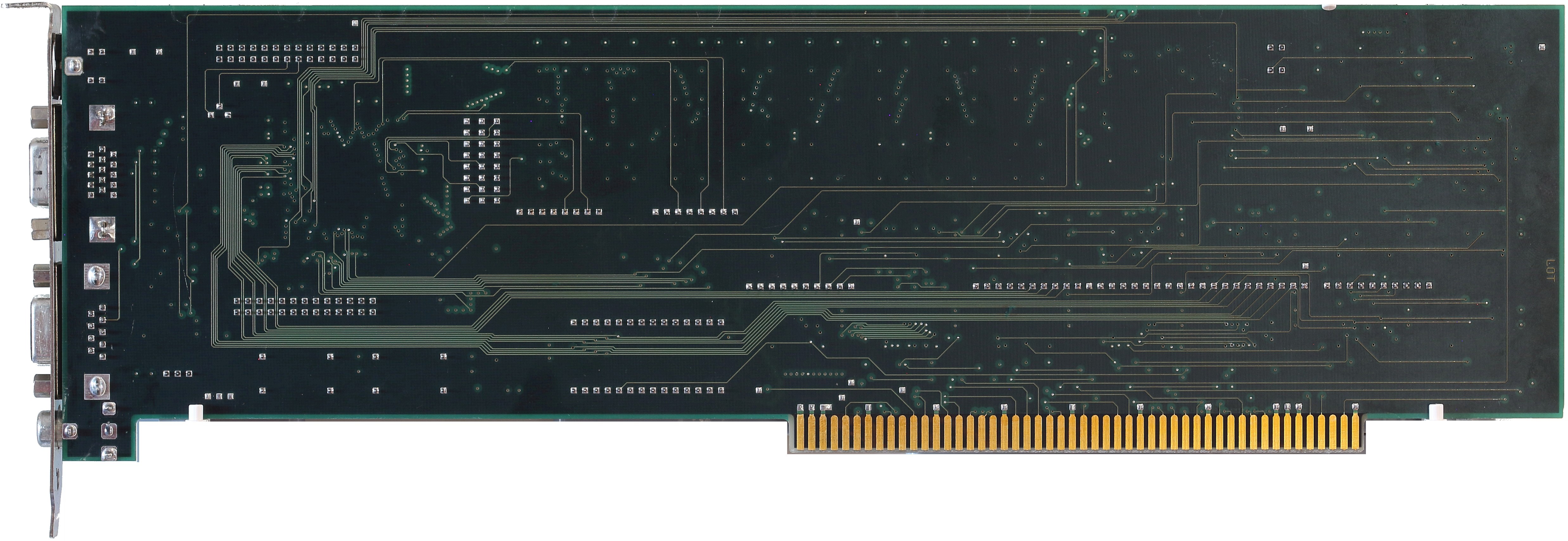

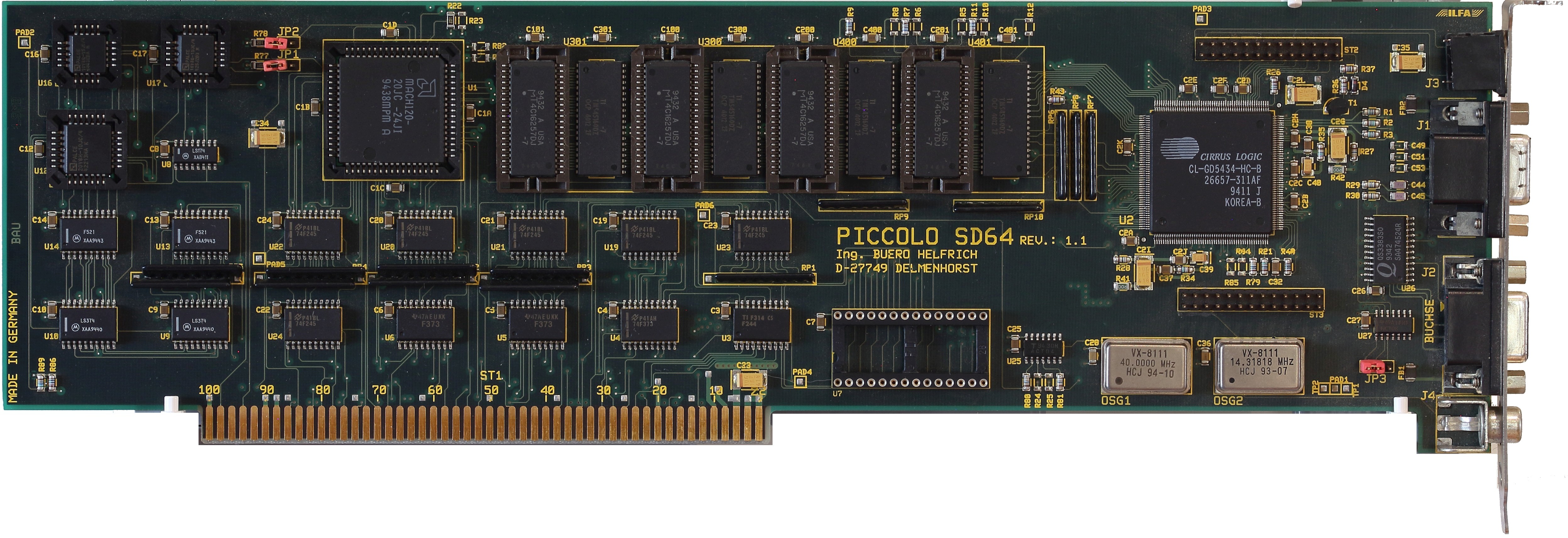

Fotos
