68060 Masken und Fakes
Die CPU 68060 ist in unterschiedlichen Strukturgrößen hergestellt worden. Diese sind als Masken-Nummern auf die CPU aufgedruckt. Je nach Maske wird die Wärmeabgabe beeinflusst. Einige haben sogar Fehler….
Timeline Motorola 68060-Familie
<csstimeline>
<entry-head>
title: Überschrift links und rechts auch
</entry>
<entry-l>
date: 01.12.1993
title: PC-Typ ? Mask D11W ?
description: erste Prototypen bzw. Vorabversionen
</entry>
<entry>
date: 01.01.1995
title: XC-Typ Mask 0F43G
description: Serienmodelle mit kleinen Fehlern (F6)
</entry>
<entry>
date: 01.01.1997
title: XC-Typ Maske 1F43G
description: …
</entry>
<entry>
date: 01.07.1997
title: G56V
description: …
</entry>
<entry>
date: Ende 1998
title: alle ?
description: ab jetzt wird nur noch graviert
</entry>
<entry-r>
date: 20.02.1999
title: MC-Typ Maske 1E41J
description: * oder auch die letzte Maske (Rev.6)
Feb.99 PCN4460: Ankündigung der letzten Maske und gleichzeitig Wechsel von XC zu MC Link PDF\\
</entry>
<entry>
date: 22.03.2004
title: Motorola wird Freescale
description: die Beschriftungen und Logos werden ab jetzt auf Freescale umgestellt
Mrz.04 PCN9722: Umfirmierung Motorola → Freescale Link PDF
</entry>
<entry-r>
date: 2008-2015 (?)
title: Produktionsende
description: letzte tatsächliche Produktion ?
wahrscheinlich schon vor 2013
</entry>
<entry>
date: 21.11.2013
title: Ankündigung E-o-L(?)
description: das viele der MC-Prozesooren aus dem Portfolio genommen werden, wobei das letzte Bestelldatum der 21.11.2014 ist
letzte tatsächliche Produktion ?
wahrscheinlich schon vor 2013
</entry>
<entry-r>
date: 21.11.2015
title: End of Life
description: mit zweijähriger Vorankündigung werden u.a. alle 68×060 nicht mehr hergestellt und ausgeliefert
Link PDF
</entry>
</csstimeline>
(*) PCN = Motorola Product Change Notice
 |
Under Construction … Baustelle … in Arbeit … |
From 1994 to 1996, the 060 (at 50, 60 & 66 MHz) are produced with 3 versions and manufactured with 0.60um process :
- XC68060RCxx that contains a PMMU and a FPU (Floating Point Unit = Coprocessor).
- XC68LC060RCxx that contains a PMMU but NO FPU.
- XC68EC060RCxx that contains NO PMMU and NO FPU.
These first 060 are manufactured with the 1F43G mask (Rev.1) and accept up to 66 MHz (70% of them). This mask has several bugs.
In 1996, the 1G65V mask appears for the three 060 models without one important bug on copro (F6). Later,
- the EC & LC change to 2G65V with NO bugs at all.
- the 'full' becomes 0E41J mask with NO bugs at all too.
Und die 7 vor der 3G59Y bedeutet ?
In 1998, the new 0.42um manufacturing process is used :
The EC & LC prefix change from XC to MC (final qualification) and their mask change from 2G59Y to 3G59Y :
The 'full' change from 0E41J mask to 1E41J but stays with XC prefix.
Ab 1999 wurde die letzte Revision 6 im 0.32um-Prozess hergestellt und der Status änderte sich bei allen Neuen von XC zu MC.
Fälschungen
Vertuschung
Leider habe ich bei Motorola/Freescale keine Zahlen zur Produktions-Menge und -Sorte gefunden. Auch gibt es nicht wirklich aussagekräftige Bilder und eindeutige Texte zum Thema Original und Fälschung. Der positive Effekt dabei ist, das die Fälscher genauso im Dunkeln tappen und damit die Meisten leicht zu erkennen sind. Ich werde mich hier NICHT auf die diversen Internet-Artikel und sonstiges 'Vom-Hören-Sagen' verlassen, sondern einzig allein auf eindeutige Aussagen von Motorola und eigenen Prüfungen. Die eindeutig als Fälschungen Entarnten habe ich natürlich nicht gekauft. Wozu auch ?!
Warum Fälschungen ? Ganz klar, hier geht es um viel, sehr viel Geld. Und keiner will die viel häufiger vorkommenden XC's oder EC/LC's kaufen.
Aber keine Panik: beim 68060 ist das gottseidank relativ einfach
Merkmale MC68060

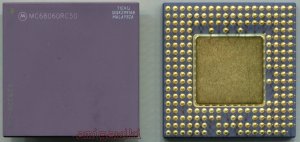

ein echter und typischer MC68060RC50
(mc68000rc50_c2_9916_71E41J)
| A | Beinchen auf der Rückseite | 4 Reihen 206 Pins mit Lücken |
|---|---|---|
| B | XC/MC 68060 RC 50 Schriftzug | Gravur ab Ende 1998, Speed 50 oder 60 |
| C | Kreis oder Dreieck oder 'Kiste' in der linken oberen Ecke | nie weiß: Kreis/Dreieck(Spitze unten) |
| D | Schriftzug S23328-00x an der linken Seite von links(!) zu lesen | Gravur S23328-002/3/4/6/? |
| E | rechte obere Ecke erste Zeile: Masken-Version | weiß gedruckt 71E41J (nur bei MC) |
| F | zweite Zeile: 3-4 Ziffern dann Datecode Jahr+Kalenderwoche | weiß gedruckt 9916 bis 08xx(?) |
| G | Prüf- und Herstellungsland | weiß gedruckt immer MALAYSIA |
| H | Gehäuse (eine Frage des Lichtes) | ähnlich Terracotta, die Bilder unter 'Originale' treffen es ungefähr |
Fakes
Welche CPU hier im Innern arbeitet läßt sich hier natürlich nicht erraten. Allen gemeinsam ist, das ihre Kennzeichnungen nicht zusammen passen. Ich gehe mal davon aus, das kein Fälscher auf eine vollwertige MC-CPU etwas falsches aufdruckt. Apropos gedruckt: ab 1998 hat Motorola alles, bis auf die drei weißen Zeilen in der rechten oberen Ecke, graviert.
| A | B | ||
|---|---|---|---|
| 1 |  |  |
|
| mc68000rc75_c4_0125_00e31f aus dem Vollem geschöpft  downgrade zu 68000  es gibt keinen 75iger Maske falsch (die 00 ist Absicht?) | mc68060rc50_xx_0023_02e31f Maske falsch MC-Schriftzug weiß gedruckt kein Kreis oder Dreieck ? |
||
| 2 |  |  |
|
| mc68060rc50_c2_0132_01g65v es gibt keinen 75iger Maske falsch Weiß-Druck | mc68060rc50_c2_0416_01f43g alles garviert ? Qualität? however: Maske falsch |
||
| 3 |  |  |
|
| mc68060rc50_s2_0723_01g65v Freescale paßt zwar zum Datecode 0723 aber die Maske ist sehr alt | mc68000rc50_s6_0329_71e41j MC-Schriftzug nicht graviert, alle Positionen falsch (Keramik-Farbe?) |
||
| 4 |  | ||
| mc68060rc50_t3_9923_71e31j hier scheint alles richtig zu sein aber warum steht in der Maske eine 3 ? | |||
| 5 |  |  |
|

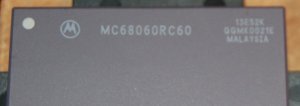

| mc68060rc60_c2_0021_13e52k MC-Logo und Schriftzug nicht graviert Fantasie-Maske | mc68060rc60_t4_0036_01a13j MC-Logo und Schriftzug nicht graviert Fantasie-Maske |
||
Legende: CPU-Name_MarkerForm+Keramikcode(?)_Datecode_Maske
Unsicher
Original
jamoy … gibt's denn auch Echte ??? Ja
siehe Bild oben bei 'Merkmale' und diese hier:

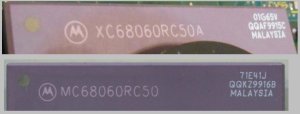

Platzhalter XC68060, XC68EC060,
Übertaktung
Die folgende Übertacktungs-Tabelle bezieht sich auf die unterschiedliche Masken-Versionen des 68060.
| Maske | max. Übertaktung | Bedingung |
|---|---|---|
| 1F43G | 60 MHz | nur mit guter Kühlung. |
| 1G65V | 66 MHz | ohne Kühlung, passiv mit Kühlkörper kann zur eigenen Beruhigung gemacht werden. |
| 2G59Y | 75 MHz | nur mit guter Kühlung. |
| 3G59Y | 75 MHz | ohne Kühlung, passiv mit Kühlkörper kann zur eigenen Beruhigung gemacht werden. |
| 1E41J | 90 MHz | nur mit guter Kühlung. |
| 71E41J | 100 MHz | nur mit guter Kühlung. Mit aufwändigem Hack auf CSMKIII möglich. Mit geringem Aufwand auf Apollo 4060 möglich. |
| 71E41J | 133 MHz | nur mit guter Kühlung auf speziellen Boards, nicht am Amiga verfügbar. |
Modelle ohne MMU und/oder FPU schaffen in der Regel ca. 5 bis 10 MHz mehr.
